Септик БАРС-Еко

Опис
Інформація для замовлення

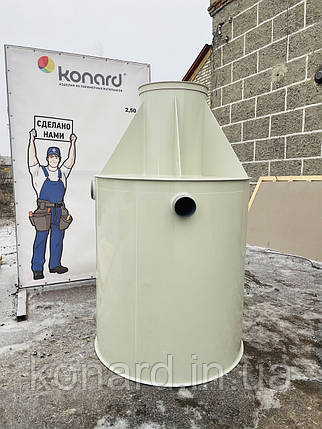

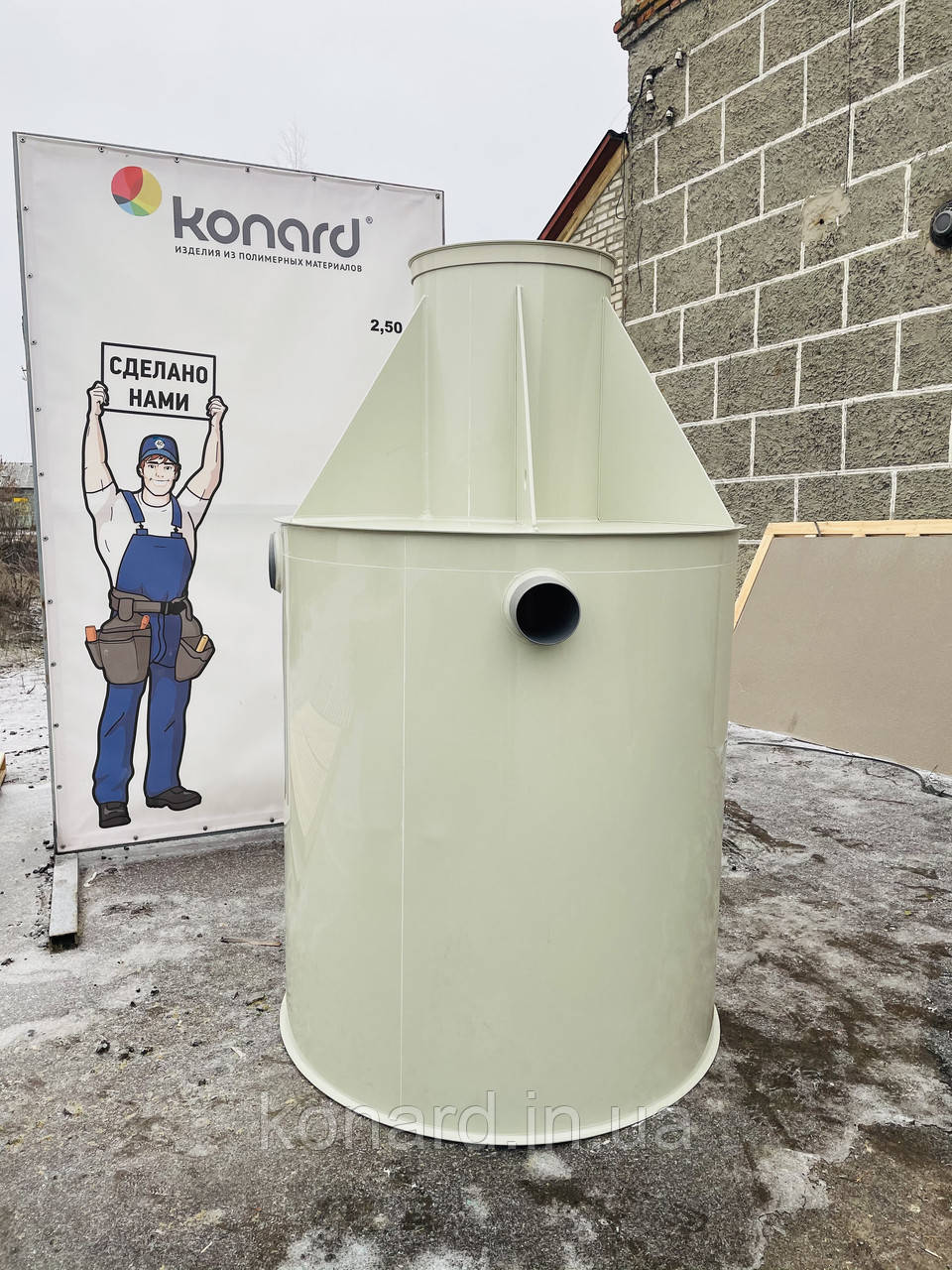

Септик БАРС-Еко

ТОВ Компанія «Конард» серійно виготовляє станції і септики очищення стічних вод «БАРС» на підставі Технічних умов ТУ.У № 42.2-36636069-001:2014, має висновок Державної санітарно – епідеміологічної експертизи №05.03.02-07/18926 від 20.03.2014 р.

У септику «Барс-Еко» три камери (50%, 25%, 25% об'єму) і один біофільтр. Вертикальне виконання дозволяє використовувати менше місця на ділянці. Вхід і вихід мають стандартний діаметр 110мм. До септика приєднуються абсолютно будь-які труби (ПП, ПВХ). Вхід в горловину може бути приварений під будь-яким кутом, залежно від напрямку вхідних труби.

Перегородки усередині септика мають товщину мінімум 8мм. Причина цього в тому, що якщо ассенизаторская машина при відкачування мулу з септика випадково откачает всі воду з однієї камери відразу, то перегородки товщиною 4мм не витримають тиску води в сусідніх камерах і відірвуться від корпусу. Замість трьох секцій у вас буде одна велика. Приварити перегородки назад вам ніхто вже не зможе.

Біофільтр – ершовая завантаження, волоски який виконані з тонкої пластикової волосіні. Термін служби - не обмежений. Біофільтр обслуговування не вимагає.

Обслуговування септика: Відкачування мулу з усіх камер септика 1 раз в рік. При застосуванні бактерій, що розкладають осад, відкачування септика раз в 2-3 року.

Після септика необхідна грунтова доочищення стоків. Після септика воду потрібно направляти або на поле фільтрації (укладання дренажної труби), або у фільтруючий колодязь або в дренажний тунель. Можливі також і інші варіанти відведення стічних вод після очищення в септику.

Септик має всі необхідні сертифікати.

Комплект поставки: септик з кришкою, технічний паспорт з доданим гарантійним талоном і сертифікатами.

Обсяг септика. Щоб дізнатися необхідний обсяг скористайтесь простою формулою:

V = k * Q * 3

V – обсяг септика, k – кількість проживаючих, Q – витрата води однієї людини на добу (від 100 до 200 літрів ), 3 - коефіцієнт, що позначає триденне відстоювання стоків. Саме стільки часу необхідно, щоб всі частинки у воді або спливли, або осіли на дно.

Приклад: 4 людини по 150 літрів в день * 3 = 1800 літрів.

Міцність і надійність. Чим більше товщина корпусу, чим товще перегородки всередині септика, тим септик більш міцний. Чим менше слабких місць у конструкції (доступ до всіх камер септика, додаткові подовження горловини за рахунок додаткових елементів), тим септик більш надійний.

Конструкція. Не повинно бути елементів, які приховуються від ваших очей. Конструкція септика і процес очищення води в ньому повинні бути вам зрозумілі.

Стічна вода по подводящему колектору 1 надходить у першу камеру септика. В ній відбувається перший етап очищення води, в ході якого зважені речовини поступово осідають, а жирові частинки спливають на поверхню води. Попередньо очищені таким чином стоки надходять в другу камеру септика через отвір в перегородці 2, де відбувається подальше відділення зважених часток, які не були затримані в першій камері септика. З другої камери освітлена вода надходить у біофільтр 3 третьої камери. Біофільтр накопичує на своїй поверхні анаеробні бактерії, які здійснюють біологічну очистку стічних вод, розкладаючи органічні забруднюючі речовини. Пройшовши біофільтр, механічно і біологічно очищена стічна вода потрапляє в третю камеру септика, де відбувається завершальний етап очищення – осадження зважених речовин, які не були затримані на попередніх ступенях очищення. З третьої камери з відвідної труби 4 очищена вода виходить з септика на грунтову доочистку.



Кількість жителів

Витрата, л/добу

Об'єм, л

Діаметр, м

Висота корпусу, м.





Вартість, євро

1-3

370-400

1250

1,2

1,1





670

3-4

600-700

2000

1,2

1,7





778

4-5

800-900

2500

1,2

2,2





1053

4-5

800-900

2650

1,5

1,5





1065

5-6

1000-1100

3200

1,5

1,8





1175

6-8

1200-1300

3700

1,5

2,1





1337

Схеми та інструкція по установці септика «БАРС-Еко»

1. Підготовка котловану для монтажу септика «БАРС-Еко».

Котлован для монтажу септика «БАРС-Еко» на 400мм більше по довжині і ширині виробу:

L = D(діаметр септика)+ 2*h(товщина стінки) + 400мм;

N = D (діаметр септика)+2*h(товщина стінки) + 400мм;

Дане збільшення котловану щодо габаритних розмірів септика необхідно для зворотного обсипання, тобто за 200мм повинен бути залишений зазор для нього між усіма сторонами септика «БАРС-Еко» і стінками котловану.

Глибина котловану для монтажу септика «БАРС-Еко»:

H=H1*+H2*+P*+ 200мм (товщина бетонної подушки, плити);

H1 – глибина залягання виходу каналізаційної труби(по осі) з дому щодо нульової позначки грунту (мм);

H2* - відстань від дна септика до центру відповідної до септика каналізаційної труби;

P = 15мм(ухил труби на 1 метр)* l (відстань від будинку до септика);

При визначенні глибини враховується 200мм на бетонну подушку (плиту) на дно котловану і те, що горловина септика «БАРС-Еко» повинна залишатися на 100мм вище рівня грунту.



2. Підготовка дна котловану перед установкою «БАРС-Еко».

Дно котловану засипається сухий піщано-цементною сумішшю з додаванням щебеню в наступних пропорціях: 3 (пісок) : 3 (щебінь) : 1 (цемент).



Висота даної піщано-цементної подушки повинна становити мінімум 200мм. При засипці необхідна утрамбування і кінцеве вирівнювання за рівнем до занурення септика «БАРС-Еко» котлован. Замість подушки можливе виготовлення або установка готової бетонної плити із заставними на дно котловану товщиною 200мм.



3. Установка і підключення септика «БАРС-Еко».

Септик «БАРС-Еко» опускається в котлован, на вирівняну за рівнем подушку. Встановлюється він рівно по центру котловану, так, щоб залишався 200мм зазор між стінками септика і стінками котловану для зворотного піщано-цементної обсипання.

Після занурення септика «БАРС-Еко» котлован проводиться підключення підвідного і відвідного трубопроводу до виступаючих патрубкам септика. Підвідний і відвідний трубопровід утеплюються теплоізоляційними матеріалами, товщина яких розраховується виходячи з глибини промерзання грунту. В середньому по Москві і Московській області глибина промерзання грунту становить 1,2 м. Як правило, 1 шар утеплювача (10мм ізолон або будь-який інший) замінює в середньому 25-45 см грунту. Таким чином, кількість шарів теплоізоляційного матеріалу залежить від глибини залягання підвідного і відвідного трубопроводів відносно нульового рівня грунту. У середньому, досить покрити трубопровід 3-ма шарами теплоізоляції. Теплоізоляція обмотується навколо трубопроводу і фіксується будівельним скотчем.



4. Кріплення септика «БАРС-Еко» на бетонній подушці.

Після занурення в котлован і підключення до трубопроводів септика "БАРС-Еко", проводиться його кріплення ("якоріння") до піщано-цементної подушці (бетонній плиті). Для "якоріння" септик у верхній частині корпусу має вушка, через які пропускаються ланцюга з армованими стрижнями на кінцях, як зображено на демонстраційній схемою.



Замість ланцюгів можна використовувати капронові канати або бандажні троси з армованими стрижнями на кінцях. Армовані стрижні заглиблюються в піщано-цементну подушку біля основи встановлення. Товщина ланки ланцюга орієнтовно становить 5мм, товщина армованих стрижнів 10мм по перерізу і довжиною 1000мм.



5. Завершальні етапи монтажу септика «БАРС-Еко».

Після кріплення септика «БАРС-Еко» до піщано-цементної подушці, здійснюємо зворотний обсипання сухий піщано-цементною сумішшю в пропорціях: 5:1, ущільнюючи пошарово кожні 200мм:

Пісок – 5 частин;

Цемент – 1 частина.

Під час виконання обсипання септик необхідно поступово заповнювати водою, рівень води повинен перевищувати рівень обсипання не менше ніж на 200мм. Заповнення септика водою відбувається до моменту витікання її з вихідного патрубка. Витікання води означає, що септик повністю наповнився і слід продовжувати обсипання вже без затоки води. Зворотний обсипання виконують до нижньої кромки підвідного патрубка. Зверху зворотна обсипання вкривається шаром теплоізоляційного матеріалу. Піщано-цементна обсипання навколо септика «БАРС-Еко» схопиться через 4-5 днів, після чого він виявиться в бетонному «саркофазі», яка буде надійно охороняти його від спливання і сезонного зсуву ґрунту.



6. Закопати септик.

Після зворотного обсипання і теплоізоляції септика «БАРС-Еко» і трубопроводів, що залишилася верхня частина котловану і траншеї під підвідний та відвідний трубопроводи засипається ґрунтом до нульового рівня. Люк для обслуговування септика «БАРС-Еко» повинен виступати над нульовим рівнем землі на 100-150мм. Це необхідно для того, щоб уникнути попадання дощової або талої води в септик.

Септик готовий до експлуатації. Кришка зеленого кольору буде гармонійно поєднуватися з травою та іншою рослинністю на ділянці.



  • Ціна: від 37 200 грн
