Септик БАРС-Біо

Опис
Інформація для замовлення

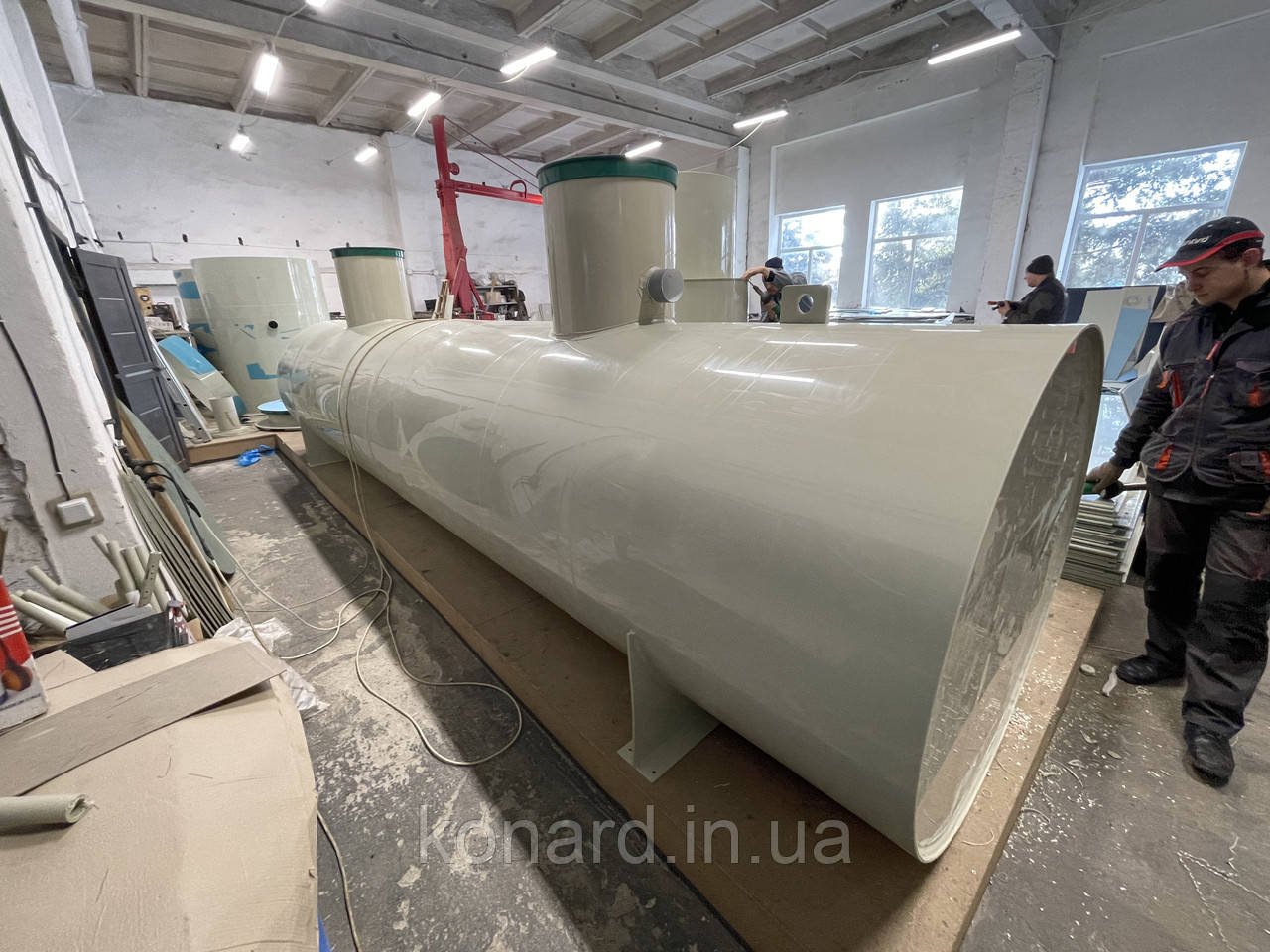

Септик БАРС-Біо



ТОВ Компанія «Конард» серійно виробляє станції і септики очищення стічних вод «БАРС» на підставі Технічних умов ТУ.У № 42.2-36636069-001:2014, має висновок Державної санітарно – епідеміологічної експертизи №05.03.02-07/18926 від 20.03.2014 р

Септик «Барс-Біо» має три камери 50%, 25%, 25% обсягу. У септику унікальна система перетікання води і два біофільтра.

У модифікації «Барс-Біо Плюс» третя камера забезпечена вимикачем насосом, для примусового відведення стічних вод.

Вхід і вихід септика діаметром 110мм. До них приєднуються будь-які труби (ПП, ПВХ). Вхід в горловину може бути приварений під будь-яким кутом, залежно від труби йде від будинку.

Перегородки усередині септика товщиною мінімум 8мм. Ця товщина розрахована з умов того, що якщо ассенизаторская машина при відкачування мулу з септика випадково откачает всі воду з однієї камери відразу, то перегородки товщиною 4мм не витримають тиску води в сусідніх камерах і відірвуться від корпусу. Замість трьох секцій у вас з'явиться одна велика. Приварити перегородки назад ми вам не зможемо.

Біофільтр – ершовая завантаження. Волоски біофільтра виконані з тонкої пластикової волосіні. Термін служби біофільтра ― не обмежений. Обслуговування не вимагає.

Обслуговування септика: Відкачування з усіх камер септика 1 раз в рік. При застосуванні бактерій, що розкладають осад, відкачування септика здійснюється через 2-3 роки.

При установці септика необхідна грунтова доочищення стоків. Після септика воду необхідно направляти або на поле фільтрації, або у фільтруючий колодязь або в дренажний тунель. Можливі інші варіанти відведення стічних вод після очищення в септику.

Септик має всі необхідні сертифікати.

Комплект поставки: септик з двома кришками, технічний паспорт з доданим гарантійним талоном і сертифікатами.

Вибір септика:

Обсяг септика розраховується за формулою:

V = k * Q * 3

V – обсяг септика, k – кількість проживаючих, Q – витрата води однієї людини на добу (від 100 до 200 літрів ), 3 ― коефіцієнт, що позначає триденне відстоювання стоків. Саме стільки часу необхідно, щоб всі частинки у воді або спливли, або осіли на дно.

Приклад: 3 людини по 150 літрів в день * 3 = 1350 літрів.

Принцип роботи



По трубі 1 стічна вода, яка має забруднення потрапляє в першу камеру септика. В ній відбувається первинне розділення забруднених стоків на компоненти. У першій камері зважені частинки поступово осідають, жирові і масляні частинки спливають на поверхню води. Через біофільтр 2 стоки потрапляють в другу камеру септика. Анаеробні бактерії накопичує в ній Біофільтр 2. Ці бактерії здійснюють біологічну очистку стічних вод шляхом розкладання органічних забруднюючих речовин. Відділення зважених часток, які не були затримані в першій камері септика і в биофильтре 2, відбувається в другій камері. З другої камери по трубі 3 стоки потрапляють у біофільтр 4, який розташований в третій камері септика. Похила труба зменшує турбулентність потоку. Це призводить до більш ефективного осадження забруднюючих речовин. Біофільтр 4 працює за принципом анаеробної біологічної очистки стічних вод від органічних забруднювачів. Остаточне осадження зважених речовин відбувається в третій камері. З третьої камери по трубі 5 очищені стоки виходять з септика в поле фільтрації.

Септик "БАРС-Біо ПЛЮС"



Септик "БАРС-Біо Плюс" аналогічний септика "БАРС-Біо". Його особливість в наявності відсіку для насоса. Така конструкція дозволяє використовувати його на ділянках з високим рівнем ґрунтових вод не дозволяють застосувати фільтруючий колодязь або траншею. Септик "БАРС-Біо Плюс" відводить стічні води в насипу. У них розташовані фільтрувальні споруди.



Кількість жителів

Витрата, л/добу

Об'єм, л

Діаметр, мм

Довжина, мм

Ціна, євро





4-5

700-800

2 500

1240

2 200

1152





5-7

900-1000

2 850

1240

2 600

1206





6-8

1000-1100

3 400

1240

3 100

1260





8-9

1100-1300

3 950

1240

3 600

1323





9-11

1400-1700

5150

1240

4600

1512





Схеми та інструкція по установці септика «БАРС-Біо»

1. Підготовка котловану для монтажу септика.

Котлован для монтажу септика «БАРС-Біо» готуємо на 400мм більше по довжині і ширині виробу:

L = L1 (довжина септика)+ 400мм;

N = D (діаметр септика)+2*h(товщина стінки) + 400мм;

Збільшення котловану щодо габаритних розмірів септика необхідно для зворотного обсипання, тобто за 200мм повинен бути залишений зазор для нього між усіма сторонами септика «БАРС-Біо» і стінками котловану.

Глибина котловану для монтажу септика:

H=H1*+H2*+P*+ 200мм (товщина бетонної подушки, плити);

H1 – глибина залягання виходу каналізаційної труби(по осі) з дому щодо нульової позначки грунту (мм);

H2* - відстань від дна септика до центру входить в септик каналізаційної труби;

P = 15мм(ухил труби на 1 метр)* l (відстань від будинку до септика);

При визначенні глибини враховується 200мм на бетонну подушку (плиту) на дно котловану і те, що горловини септика «БАРС-Біо» повинні залишатися на 100мм вище рівня грунту.

Схеми установки септик «БАРС-Біо» * Україна

2. Підготовка дна котловану перед установкою септика.

Дно котловану засипається сухий піщано-цементною сумішшю з додаванням щебеню в наступних пропорціях: 3 (пісок) : 3 (щебінь) : 1 (цемент).

Висота даної піщано-цементної подушки повинна становити мінімум 200мм. При засипці необхідна утрамбування і кінцеве вирівнювання за рівнем до занурення септика «БАРС-Біо» в котлован. Замість подушки можливе виготовлення або установка готової бетонної плити із заставними на дно котловану товщиною 200мм.

 Схеми установки септик «БАРС-Біо» * Україна

3. Установка і підключення септика.

Септик «БАРС-Біо» опускається в котлован, на вирівняну за рівнем подушку. Встановлюється він рівно по центру котловану, так, щоб залишався 200мм зазор між стінками септика і стінками котловану для зворотного піщано-цементної обсипання.

Після занурення септика «БАРС-Біо» в котлован проводиться підключення підвідного і відвідного трубопроводу до виступаючих патрубкам септика. Підвідний і відвідний трубопровід утеплюються теплоізоляційними матеріалами, товщина яких розраховується виходячи з глибини промерзання грунту. В середньому по Москві і Московській області глибина промерзання грунту становить 1,2 м. Як правило, 1 шар утеплювача (10мм ізолон або будь-який інший) замінює в середньому 25-45 см грунту. Таким чином, кількість шарів теплоізоляційного матеріалу залежить від глибини залягання підвідного і відвідного трубопроводів відносно нульового рівня грунту. У середньому, досить покрити трубопровід 3-ма шарами теплоізоляції. Теплоізоляція обмотується навколо трубопроводу і фіксується будівельним скотчем.

 Схеми установки септик «БАРС-Біо» * Україна

4. Кріплення септика до бетонній подушці.

Після занурення в котлован і підключення до трубопроводів септика "БАРС-Біо", проводиться його кріплення ("якоріння") до піщано-цементної подушці (бетонній плиті). Щоб заякорити септик, через нього з двох сторін перекидається ланцюг або капроновий канат. Внизу, у вушка ланцюга вставляються армовані стрижні профілем 10 мм і довжиною 1 м. Армовані стрижні заглиблюються в піщано-цементну подушку біля основи септика.

 Схеми установки септик «БАРС-Біо» * Україна

5. Завершальні етапи монтажу септика.

Після кріплення септика «БАРС-Біо» до піщано-цементної подушці, здійснюємо зворотний обсипання сухий піщано-цементною сумішшю в пропорціях: 5:1, ущільнюючи пошарово кожні 200мм:

Пісок – 5 частин;

Цемент – 1 частина.

Під час виконання обсипання септик необхідно поступово заповнювати водою, рівень води повинен перевищувати рівень обсипання не менше ніж на 200мм. Заповнення септика водою відбувається до моменту витікання її з вихідного патрубка. Витікання води означає, що септик повністю наповнився і слід продовжувати обсипання вже без затоки води. Зворотний обсипання виконують до нижньої кромки підвідного патрубка. Зверху зворотна обсипання вкривається шаром теплоізоляційного матеріалу. Піщано-цементна обсипання навколо септика «БАРС-Біо» схопиться через 4-5 днів, після чого він виявиться в бетонному «саркофазі», яка буде надійно охороняти його від спливання і сезонного зсуву ґрунту.

 Схеми установки септик «БАРС-Біо» * Україна

6. Закопати септик.

Після зворотного обсипання і теплоізоляції септика «БАРС-Біо» і трубопроводів, що залишилася верхня частина котловану і траншеї під підвідний та відвідний трубопроводи засипається ґрунтом до нульового рівня. Люки для обслуговування септика «БАРС-Біо» повинні виступати над нульовим рівнем землі на 100-150мм. Це необхідно для того, щоб уникнути попадання дощової або талої води в септик.

Септик готовий до експлуатації. Кришки зеленого кольору будуть гармонійно поєднуватися з травою та іншою рослинністю на ділянці.

Інструкція з монтажу носить рекомендаційний характер!

 Схеми установки септик «БАРС-Біо» * Україна

Схеми водовідведення септика «БАРС-Біо»

Перекачивающий колодязь

Схеми водовідведення септика «БАРС-Біо» * Україна

Инфильтратор

Схеми водовідведення септика «БАРС-Біо» * Україна

Фільтруюча траншея

Схеми водовідведення септика «БАРС-Біо» * Україна

Поле фільтрації

Схеми водовідведення септика «БАРС-Біо» * Україна

Креслення септика «БАРС-Біо»
